Beskrivning

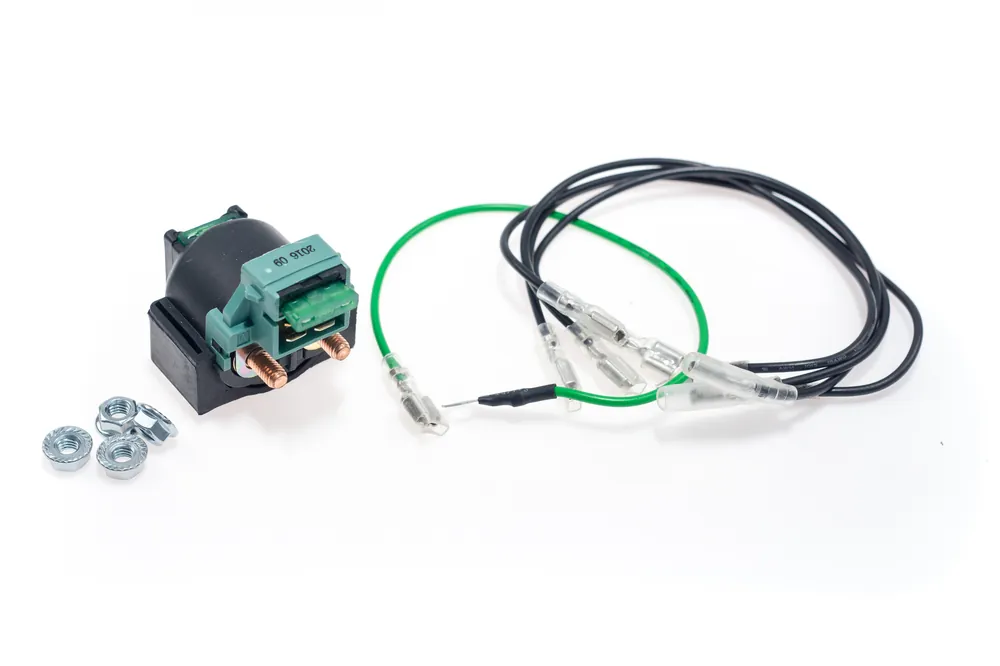

Universalstartrelä som passar de flesta vanligt förekommande ATV på marknaden.
Inkluderar olika kablar för att kunna användas på de flesta fyrhjulingar.
Inkoppling Universal Startrelä, Se bild 2-3 ovan för referens.
Startrelät kan kopplas in på två olika sätt.
Alternativ 1 –Med den gröna säkringshållaren monterad.
Anslut Batteri + till startrelä anslutning ”B” ( Röd på bilden ovan)
Anslut Kabeln till startmotorn till anslutning ”M” ( Svart på bilden ovan)
Anslut kablarna för styrström av relät från din ATV till de Silverfärgade stiften ( +/- ) ( Grön/Blå på bilden ovan)
De Kopparfärgade Stiften ger 30 Ampere Uppsäkrad 12V i de fall detta behövs. ( De Kopparfärgade och silverfärgade stiften är EJ sammankopplade ).
Alternativ 2 –Utan den gröna säkringshållaren monterad.
Ta Bort den gröna säkringshållaren
Anslut Batteri + till startrelä anslutning ”B” ( Röd på bilden ovan)
Anslut Kabeln till startmotorn till anslutning ”M” ( Svart på bilden ovan)
Anslut kablarna för styrström av relät från din ATV till de Silverfärgade stiften ( +/- ) ( Grön/Blå på bilden ovan) Har din ATV endast en kabel till startrelät (+) anslut denna till en av de silverfärgade polerna, använd sedan den medföljande gröna kabeln och anslut denna till jord.
Använd dina originalkablar på din ATV och anslut till startrelät eller använd de medföljande kablarna.
Referera alltid till din fyrhjulings elschema eller konsultera en tekniker vid installation.
