Beskrivning

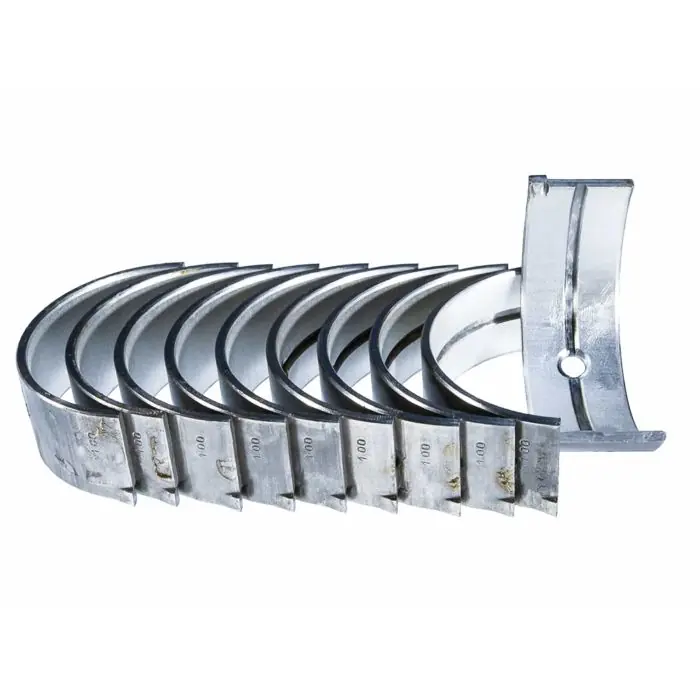

Ramlagersats Volvo B4B/B16, +0,50 mm underslip, komplett
Komplett ramlagersats för renovering av Volvo B4B/B16 där vevaxeln slipats 0,50 mm under original. Återställer korrekt lagerspel och driftsäkerhet i klassiska PV, Duett och tidiga Amazon-byggen.
Ramlager är en grundförutsättning för en stabil och vibrationsfri bottenända. I äldre Volvo OHV-motorer är vevaxlar ofta slipade en eller flera steg; denna +0,50-sats matchar en 0,020″ underslip och ger möjlighet att bygga upp en tät och oljestabil lagerfilm. Vanligt i nordiska renoveringar och historiska motorsportbyggen enligt Appendix K, men lika relevant för en välgjord gatrenovering där pålitlig smörjning och hållbarhet är prioriterat.
- Avsedd för vevaxel slipad 0,50 mm (0.020″) under originaldimension.
- Passar Volvo B4B (1,4) och B16 (1,6) OHV-motorer i PV, Duett och tidig Amazon.
- Komplett sats för alla ramlägen i en motor.
- Utformad för originalblock och smörjkanaler i B4B/B16-plattformen.
- Lämplig för renovering, klassisk rally/bana och långlivad gatkörning.
- Ger stabil lageryta och kontrollerat lagerspel vid korrekt maskinbearbetning.
- Etablerat val i skandinaviska klassikerbyggen där OEM-geometri behålls.
- Fungerar med original smörjsystem och oljeförsörjning i dessa motorer.
Tekniska specifikationer
- Motor: Volvo B4B, B16
- Dimension: +0,50 mm (0.020″) för underslipad vevaxel
- Utförande: komplett sats för en motor
Guide och tips vid montering
- Verifiera dimension: +0,50 mm ramlager kräver att vevaxelns huvudlagerlägen är slipade 0,50 mm under original. Mät journalerna med mikrometer och kontrollera ovalitet/konicitet.
- Kontrollera vevtunneln: mät rundhet och inlinjering. Vid behov, linehona blockets lagerlägen så att lagren arbetar parallellt och med rätt kläm.
- Torrpassa och mät spel: montera lagren torra, dra ramlagerkåporna till korrekt moment enligt verkstadshandbok och kontrollera lagerspelet med invändig mikrometer/bore gauge eller Plastigage. Justera inte på känsla – följ etablerad praxis.
- Rätt orientering: övre lagerhalvor med oljehål ska sitta i blocket och linjera mot blockets oljekanaler. Se till att låstungorna hamnar rätt och att lagren inte nypas av grader.
- Renlighet och smörjning: rengör block, lagerlägen och oljekanaler noggrant. Använd montageolja på lager och journaler vid slutmontering.
- Momentdragning i steg: dra ramlagerkåpor i flera steg och i korrekt ordning. Efter momentdragning – rotera vevaxeln för hand och känn efter jämn gång utan trögpunkter.
- Axialspel: kontrollera vevaxelns axialspel och byt/justera axiallager/brickor vid behov. Axialkontroll görs efter att ramlager är dragna.
- Oljesystem och inkörning: prima oljesystem före första start. Använd motorolja lämplig för äldre OHV-motorer och kam/lyftartyp; följ inarbetad inkörningsrutin utan lång tomgång i början.
För dig som bygger en hållbar B4B eller B16 – oavsett om målet är en tidstrogen gatmotor, en pålitlig bruksrenovering eller ett Appendix K-anpassat rallyprojekt – ger denna +0,50-sats den dimensionering som krävs när veven är slipad. Rätt mätning, ren montering och kontrollerat lagerspel är vägen till en tyst, oljestark bottenända som tål många mil och värmecykler.
