Beskrivning
Fläktstyrning – Ställbar direktgivare (skruvas i M14×1.5 / M22×1.5)
Smidig och pålitlig elektronisk fläktstyrning där den justerbara sensorn skruvas direkt i en befintlig gängport i kylsystemet (t.ex. i radiator, termostathus eller rör). Ingen slangadapter behövs. Enheten mäter kylvätsketemperaturen och slår automatiskt till/från fläkten vid din inställda temperatur – idealiskt för rally-, racing- och entusiastbilar.
Egenskaper
- Justerbart tillslag: ca 70–120 °C (fabriksinställt runt 70 °C). Stänger av igen när tempen sjunkit ca 3 °C (hysteres).
- Direktgivare med integrerad elektronik i aluminiumhus – dammskyddskåpa och justeringsverktyg ingår.
- Komplett kabelsats med 30 A-relä för att hantera fläktens startström.
- 12 V, negativ jord (ej kompatibel med positiv jord).
- Kompakt lösning som utnyttjar befintlig gängport – ingen slangkapning.
Välj gänga
- M14×1.5
- M22×1.5
Override-switch (tillval)
Komplettera med vår 3-vägs manual override-switch (På / Auto / Av) – fullt kompatibel. Perfekt för att tvångsköra fläkten i depå/kö, låta den gå i Auto via termostaten eller stänga av vid särskilda situationer. Länkas som relaterad produkt.

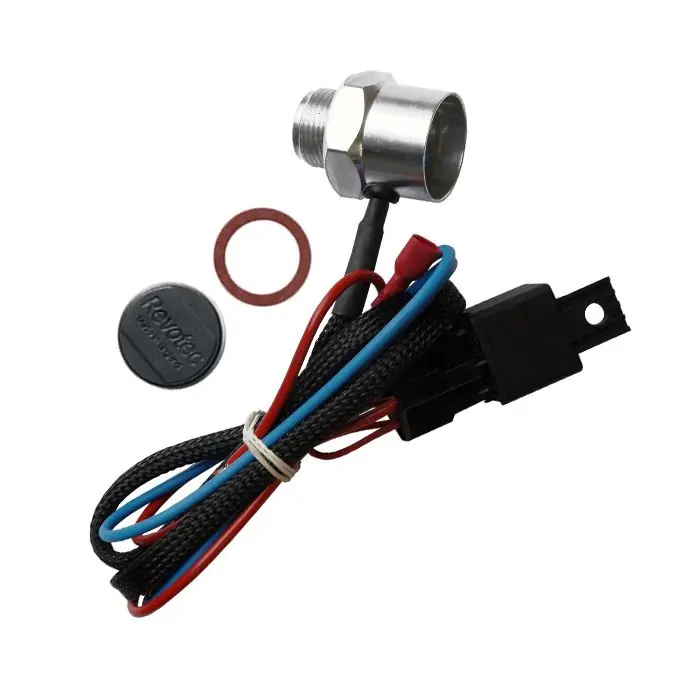

Förpackningsinnehåll
- Ställbar direktgivare (skruvinfäst) i aluminium
- 30 A-relä med kabelsats och säkring
- Dammskyddskåpa och kopparbricka (tätningsbricka)
- Justeringsverktyg för temperatur
Installation i korthet
- Välj en varm plats i systemet med rätt gänga (M14×1.5 eller M22×1.5) – gärna nära motorns utgående varmvatten.
- Tappa ur lite kylvätska. Skruva i givaren med kopparbricka och dra enligt rekommenderat moment för porten.
- Placera reläet skyddat från väta och utan drag i kablaget. Fyll på kylvätska och kontrollera täthet.
Elanslutningar (12 V, negativ jord)
- Tjock röd → säkrad 12 V (helst via tändning; vid permanent matning kan fläkten eftergå).
- Tjock blå → fläktmotorns plus.
- Svart (givare/styrning) → jord.
- Svart (fläkt) → jord.
Tips: Om tändningsmatningen är svag kan fläktens ström separeras från styrningens matning (se medföljda instruktioner: ”Separating the 12 Volt Feeds”).
Driftsättning
- Vrid justerskruven till minimiläget (helt motsols). Starta motorn och låt den bli varm.
- Vrid sedan medurs tills fläkten håller kontinuerligt vid din normala arbetstemperatur. Justerområdet är ca 3/4 varv (270°) – tvinga inte förbi stopp.
Viktigt
- Styrningen kompenserar inte för undermålig kylare/luftflöde. Åtgärda mekaniska orsaker till överhettning.
- Utsätt inte elektroniken för kylvätsketemperaturer över ca 125 °C.
- Använd kylvätska med korrosionsskydd (aluminiumhus).
- Undvik att montera nära HT-ledningar och starka tändstörkällor. Krimpa och jorda noggrant.
Felsökning – snabbguide
- Fläkten startar inte: kontrollera säkring, 12 V-matning, jordpunkt och att givaren badar i varm kylvätska (>70 °C).
- Fläkten går konstant: kontrollera inkoppling och att givaren inte jordas felaktigt; flytta givaren om den triggar för tidigt.
- Pulsande/buzz: kontrollera alla skarvar/krimpar; verifiera generator/batterispänning.
Obs: Produkten är avsedd för fordon med negativ jord. Se bifogade instruktioner för detaljer och elschema.
